Szczegółowe wyjaśnienie bezszczotkowego kontrolera silnika (ESC)



Podczas dyskusjibezszczotkowe silniki DC (BLDC), często koncentrujemy się na jego prędkości, momencie obrotowym, gęstości mocy i innych parametrach sprzętowych, ale zwykle pomijamy równie krytyczny komponent - sterownik silnika bezszczotkowego (w skrócie kontrolera prędkości elektronicznej, ESC), znany również jako elektroniczny kontroler prędkości.



W rzeczywistości, czy wydajność silnika bezszczotkowego można w pełni wykorzystać, zależy od kontrolera, w który jest wyposażony. Można powiedzieć, że ESC jest nie tylko mózgiem motorycznego, ale także czynnikiem decydującym o wydajności odpowiedzi i stabilności całego systemu.

1. Podstawowa definicja ESC: „mózg", który kontroluje prędkość motoryczną

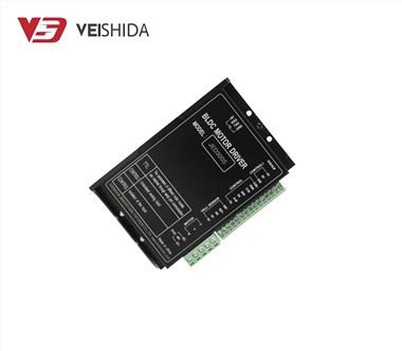

ESC to moduł obwodu elektronicznego zaprojektowany specjalnie dla silników bezszczotkowych. Jego głównym zadaniem jest odbieranie sygnałów z głównej płyty sterowania, komputera zdalnego sterowania lub komputera hosta oraz konwersja ich w sygnały napięcia napędowego i komunikacji dla trójfazowego uzwojenia silnika, osiągając w ten sposób precyzyjną kontrolę prędkości silnika, kierunku i start\/hamulec.



Jest podłączony między zasilaczem, bezszczotkowym silnikiem i głównym systemem sterowania, działając jako most, dostosowujący moc wyjściową i komutację w czasie rzeczywistym, i jest niezbędną częścią systemu silnika bezszczotkowego.



2. Moduły funkcjonalne rdzenia ESC

• Dojrzały ESC może nie tylko uzupełnić podstawowy uruchamianie i działanie silnika, ale także zintegrować różne kluczowe moduły funkcjonalne, w tym:
• Trójfazowa kontrola komutacji: Zgodnie z sygnałem sprzężenia zwrotnego Hall lub Back-EMF pozycja wirnika jest określana w celu osiągnięcia skutecznego komutacji;
• Regulacja prędkości: dostosuj częstotliwość napędu i cykl pracy zgodnie z sygnałami wejściowymi, takimi jak PWM\/Analog\/Uart;
• Ochrona prądu i napięcia: Wykryj prąd silnika i napięcie akumulatora, aby uniknąć ryzyka nadprzedawczego, podnośnika i zwarcia;
• Logika Start-Stop i Hamure: Wsparcie Soft Start, Szybkie hamowanie, odwrotne i inne strategie kontroli;
• Funkcja sprzężenia zwrotnego stanu: Wysokiej klasy ESC może zapewnić sprzężenie zwrotne w czasie rzeczywistym prędkości, prądu, temperatury i innych parametrów, aby ułatwić tworzenie systemu kontroli zamkniętej pętli.



3. Dlaczego kontroler silnika określa górną granicę wydajności silnika?

Możesz zapytać: czy silnik nie jest podstawowym sprzętem? Czy kontroler jest naprawdę tak ważny?

To jest pewne. Algorytm sterowania i dokładność reakcji ESC bezpośrednio określają, czy silnik działa „elegancko" i „płynnie". Mówiąc prosto:

• Jeśli algorytm kontrolny nie jest dokładny, prędkość jest podatna na fluktuacje, a wydajność jest niska;
• Jeśli częstotliwość jazdy nie jest wysoka, silnik wygeneruje większy hałas i naprężenie mechaniczne;
• Jeśli algorytmy wysokiego rzędu, takie jak FOC, nie są obsługiwane, silnikowi trudno jest osiągnąć wysokowydajny moment obrotowy\/kontrolę pozycji.

Innymi słowy, wydajność tego samego bezszczotkowego silnika może się znacznie różnić, gdy napędzany przez różne kontrolery.

Dlatego w sytuacjach o wysokim popycie, takim jak drony lotnicze, roboty i sprzęt medyczny, selekcja i debugowanie kontrolerów zajmuje dużo energii w rozwoju systemu.

-- Analiza trzech wspólnych metod kontrolnych

Kluczem do kontrolowania silnika bezszczotkowego (BLDC) jest sposób „poprowadzenia" go do prawidłowego obrócenia. Ponieważ sam silnik bezszczotkowy nie ma szczotek i komutatorów, musi polegać na zewnętrznym kontrolerze (ESC), aby dokładnie podać trójfazową sekwencję energii cewki zgodnie z położeniem wirnika. Proces ten nazywa się komutacją elektroniczną.



Różne metody kontroli wpłyną na wydajność, szum, płynność i szybkość reakcji silnika. Obecnie istnieją trzy główne metody sterowania silnikiem bezszczotkowym: sześcioetapowe sterowanie falami kwadratowymi, kontrola fali sinusoidalnej i kontrola zorientowana na pole (FOC). Rzućmy na nich jeden po drugim.



1. Sześciostopniowy kontrola fali kwadratowej: ekonomiczna, praktyczna, szybka reakcja

Kontrola sześcioetapowej fali kwadratowej (zwana również kontrolą fali trapezoidalnej lub kontrolę pułapki) jest obecnie najczęstszą i najniższą metodą sterowania i jest szeroko stosowana w elektronarzędziach, dronach, wentylatorach chłodzenia i innych produktach.



zasada:

W jednym cyklu elektrycznym kontroler dzieli trójfazowe uzwojenie silnika na sześć stanów w stałej sekwencji i krąży z kolei mocy (dwie fazy są włączane, a jedna faza jest odłączana za każdym razem), tworząc proste obracające się pole magnetyczne, w ten sposób prowadząc wirnik do ruchu.



korzyść:

• Algorytm jest prosty i ma niskie wymagania sprzętowe
• Szybka odpowiedź, odpowiednia do natychmiastowego przyspieszenia\/opóźnienia
• Niski koszt, odpowiednie dla dużych aplikacji konsumenckich



niedociągnięcie:

• Podczas przełączania fazy prąd nagle się zmienia, co jest łatwe do wygenerowania szumu elektromagnetycznego i wibracji
• Wydajność nie jest tak dobra jak kontrola fali sinusoidalnej, szczególnie przy niskiej prędkości.
• Nie nadaje się do sprzętu o ścisłych wymaganiach dotyczących hałasu i wibracji

2. Sinus Fave Control: gładsze i cichsze

Kontrola fali sinusoidalnej, jak sama nazwa wskazuje, sprawia, że ​​fali prądu trójfazowego jest tak blisko fali sinusoidalnej, jak to możliwe, co może wytwarzać bardziej ciągłe i stabilne obracające się pole magnetyczne. Jest bardziej zaawansowany niż kontrola fal kwadratowych i jest szeroko stosowany w urządzeniach, który wymaga stabilności i kontroli hałasu, takich jak sprzęt medyczny, pojazdy elektryczne, wentylatory przemysłowe itp.



zasada:

Patrząc w górę tabeli lub wykonując obliczenia w czasie rzeczywistym, kontroler dokładnie moduluje prąd trójfazowy zgodnie z pozycją wirnika w każdym momencie, tak że tworzy fala sinusoidalną o różnicy fazowej 120 stopni, doprowadzając wirnik do płynnego obracania się.



korzyść:

• Zmniejszyć mutację obecną podczas komutacji, znacznie zmniejsz hałas i wibracje
• Gładszy proces startowy, odpowiedni do aplikacji o wysokich wymaganiach komfortowych
• Wysoka wydajność, szczególnie w zakresie średniej i niskiej prędkości



niedociągnięcie:

• Wysokie wymagania dotyczące bieżącej kontroli fali, rosnącej złożoności kontrolera i kosztów
• Podstawą jest dokładne wykrywanie pozycji (zwykle wymaga czujnika lub enkodera Halla)

3. Control FOC (kontrola zorientowana na pole): pierwszy wybór systemów o wysokiej wydajności

FOC, znany również jako kontrola zorientowana na teren, jest wysokiej klasy technologią kontroli motorycznej. Może precyzyjnie zsynchronizować pole prądowe i magnetyczne, osiągając w ten sposób bardziej wydajną i dokładną kontrolę momentu obrotowego. FOC stał się głównym rozwiązaniem w przemysłowych systemach serwo, robotów i napędu pojazdów elektrycznych.



zasada:

FOC przekształca prąd trójfazowy w osi D i komponenty osi Q w prostokątnym układzie współrzędnych poprzez transformację matematyczną (transformacja Clarke & Park), a następnie niezależnie kontroluje prąd obrotowy i prąd wzbudzenia, aby osiągnąć bardziej precyzyjną kontrolę pola magnetycznego. Następnie kontroler generuje wyjście sygnału PWM poprzez odwrotną transformację.



korzyść:

• Można osiągnąć bardzo precyzyjną kontrolę momentu obrotowego i kontrolę prędkości
• Szybka reakcja systemu, doskonała dynamiczna wydajność, gładszy start-up
• Obecny przebieg jest bardziej sinusoidalny, poprawiając wydajność i zmniejszając zużycie energii
• Może być stosowany w systemach serwomechanizmu w zamkniętej pętli w połączeniu z enkoderami, aby osiągnąć kontrolę pozycjonowania



niedociągnięcie:

• Algorytm jest złożony, a kontroler wymaga silnej mocy przetwarzania (np. MCU o wysokiej wydajności)
• Debugowanie jest trudne, a początkowe koszty rozwoju i inwestycje czasowe są wysokie



Podsumowanie: różne metody sterowania są odpowiednie dla różnych scenariuszy aplikacji

Metoda kontroli	Cechy	Obowiązujące scenariusze
Sześcioetapowe sterowanie falami kwadratowymi	Prosta, szybka reakcja, niski koszt	Drony, elektronarzędzia, fani
Kontrola fali sinusoidalnej	Niski hałas, dobra stabilność	Sprzęt medyczny, pojazdy elektryczne, urządzenia domowe
Kontrola FOC	Wysoka precyzja i wysoka wydajność	Servos Industrial, roboty, sprzęt do automatyki



Wybór właściwej metody sterowania zależy od wymagań aplikacji, budżetu i oczekiwań dotyczących wydajności systemu. Jeśli szukasz dokładności kontroli, wydajności operacyjnej lub niskiego hałasu, wybór metody kontroli jest jeszcze ważniejszy niż sam silnik.



Po zrozumieniu logiki sterowania bezszczotkowego kontrolera silnika (ESC), musimy również zrozumieć jego wewnętrzną strukturę i sposób komunikacji z urządzeniami zewnętrznymi. Te treści są nie tylko pomocne dla twórców produktów, ale także pomagają użytkownikom ustalić, czy kontroler jest odpowiedni dla ich aplikacji.



1. Komponenty podstawowe kontrolera

Chociaż na rynku istnieje wiele rodzajów kontrolerów motorycznych, podstawowa struktura większości ESC jest mniej więcej taka sama, głównie obejmująca następujące moduły podstawowe:

(1) Główny układ sterowania (MCU)

Głównym układem kontrolnym jest „mózg" kontrolera, odpowiedzialny za otrzymywanie instrukcji, przetwarzanie algorytmów komutacji, modulujące sygnały wyjściowe itp. Wspólne układy obejmują STM32, TI C2000, NXP itp. Wydajność układu określa dokładność sterowania, obsługiwane typy algorytmów (takie jak FOC), możliwości komunikacji itp.



(2) Obwód jazdy

Obwód napędowy jest odpowiedzialny za wzmocnienie sygnału sterującego PWM wysłanego przez główny układ sterujący i kierowanie urządzeniem MOSFET lub IGBT w celu zapewnienia wysokiego napięcia mocy do uzwojenia trójfazowego. Ta część nazywa się również „etapem mocy".



(3) Moduł wykrywania prądu i napięcia

Służy do monitorowania prądu i napięcia w czasie rzeczywistym podczas pracy silnika. Jeśli prąd jest zbyt wysoki lub napięcie jest zbyt niskie, kontroler może podjąć działanie ochronne w czasie, aby zapobiec spalaniu lub utraty kontroli silnika. Czujniki prądu Hall lub rezystory boczne są zwykle stosowane do wykrywania prądu.



(4) Moduł zarządzania energią

Przekształca główną moc wysokiego napięcia (takiego jak 12 V, 24 V, 48 V itp.) Na niskie napięcie (takie jak 3,3 V lub 5 V) wymagane przez obwód sterujący. Zwykle zawiera komponenty, takie jak konwerter DC-DC i regulator napięcia, aby zapewnić stabilne działanie systemu.



(5) Interfejs sygnałowy i obwód ochrony

Odpowiedzialny za komunikowanie się z urządzeniami zewnętrznymi, w tym wprowadzenie poleceń i sygnały statusu sprzężenia zwrotnego. Ponadto ESC jest często zaprojektowany z ochroną przepięcia, ochroną przewagi, ochroną elektrostatyczną ESD i innymi obwodami w celu poprawy niezawodności systemu.

2. Wspólne metody wprowadzania sygnału i protokoły komunikacji

ESC musi ustalić, jak napędzać silnik na podstawie sygnałów wysyłanych przez urządzenia zewnętrzne (takie jak główna płyta sterująca, pilot, plc). Dlatego musi obsługiwać wiele metod wejściowych i protokołów komunikacyjnych. Poniżej znajdują się aktualne główne nurty:



(1) Sygnał PWM (najczęściej)

• Zasada: Kontroluj prędkość, zmieniając stosunek czasu wysokiego poziomu (cykl pracy)
• Zastosowanie: Modele zdalnego sterowania, kontrola wentylatora, deskorolki elektryczne itp.
• Funkcje: Łatwa w użyciu, silna kompatybilność, ale nie może przekazać złożonych instrukcji



(2) sygnał PPM (synteza wielokanałowa)

• Zasada: Połącz wiele sygnałów PWM w jedną linię do transmisji, odpowiedni dla systemu zdalnego sterowania
• Aplikacja: UAV z wieloma rotorami, system zdalnego sterowania
• Funkcje: Zapisz kable, odpowiednie do kontroli wielokanałowej



(3) Komunikacja seryjna UART

• Zasada: Przesyłanie instrukcji i danych (takich jak prędkość, tryb, parametry) w formacie tekstowym
• Zastosowanie: automatyzacja przemysłowa, rozwój robotów
• Funkcje: Obsługuj komunikację dwukierunkową, wygodne do debugowania i opinii statusu



(4) Bus (sieć obszaru kontrolera)

• Zasada: Wiele urządzeń udostępnia magistralę i używa struktury ramki do przesyłania instrukcji i informacji zwrotnych
• Zastosowanie: Automobile, robot przemysłowy, samochód AGV
• Funkcje: stabilny i niezawodny, silny anty-interferencja, odpowiednia do kontroli wielu węzłów w złożonych systemach



(5) Komunikacja I²C

• Zasada: Struktura mistrza, dwie linie sygnałowe do ukończenia dwukierunkowej komunikacji
• Aplikacja: małe inteligentne urządzenia, systemy zintegrowane czujniki
• Funkcje: zajmuje mniej pinów, umiarkowaną szybkość transmisji, ale odległość nie powinna być zbyt daleko



(6) analogowe wejście napięcia

• Zasada: Regulacja prędkości przez sygnał analogowy 05 V lub 03.3V
• Zastosowanie: Prosty sprzęt przemysłowy, stare systemy sterowania
• Funkcje: odpowiednie na okazje o niskiej dokładności kontroli, łatwe do zintegrowania



3. Trendy: inteligencja, networking i wsparcie wieloprotokolu

Modern ESC jest nie tylko „wykonawcą", który wykonuje instrukcje kontroli, ale także ma coraz więcej możliwości, takich jak inteligentny osąd, samowystarczalność parametrów i opinie statusu operacyjnego. Na przykład:

• Monitorowanie statusu sprzężenie zwrotne: sprzężenie zwrotne prędkości w czasie rzeczywistym, prąd, napięcia, temperatury itp.
• Konfiguracja zdalna: Dostosuj parametry PID i strategie kontrolne online za pośrednictwem portu szeregowego lub puszki
• Kompatybilność z wieloma prrotokołami: jeden ESC obsługuje zarówno PWM, jak i UART, ułatwiając kompatybilną integrację różnych systemów

W aplikacjach robotów przemysłowych lub inteligentnych ten typ „inteligentnego" kontrolera staje się głównym nurtem.
