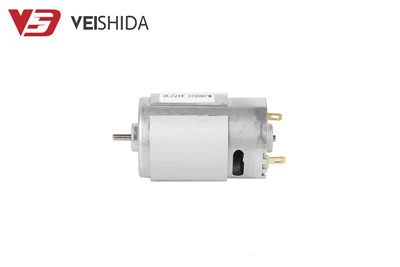

Szczotkowany silnik prądu stałego



Główne części szczotkowanych silników prądu stałego

Silniki szczotkowe projektowane są w oparciu o cztery główne elementy ich rdzenia: stojan, wirnik, komutator i szczotkę. Współpracują ze sobą, aby zrealizować konwersję energii i ruch mechaniczny silnika.



Stojan:Stojan jest stałą częścią szczotkowanego silnika prądu stałego, która jest głównie odpowiedzialna za wytwarzanie pola magnetycznego w silniku. W konstrukcji stojan można podzielić na uzwojenie i magnes trwały.



Wirnik:Wirnik to obracająca się część silnika, która składa się głównie z cewki i żelaznego rdzenia, zwykle wykorzystująca konstrukcję uzwojenia w celu wytworzenia indukowanej siły elektromotorycznej w polu magnetycznym.



Komutator:Komutator to urządzenie pierścieniowe montowane na wale wirnika, które jest jednym z kluczowych elementów silnika szczotkowego, od którego zależy stabilna praca i sprawność silnika.



Szczotka:Szczotka to ruchomy materiał przewodzący, zwykle wykonany z grafitu lub miedzi, montowany na komutatorze, a jego rolą jest podłączenie zewnętrznego źródła zasilania do komutatora, umożliwiając przepływ prądu przez uzwojenia wirnika.



(Uwaga: Tarcie pomiędzy szczotką a komutatorem powoduje pewne zużycie, co jest jednym z powodów, dla których silniki szczotkowe mają stosunkowo krótką żywotność i wymagają regularnej konserwacji i wymiany.)



Warianty konstrukcji silnika szczotkowego silnika prądu stałego

W oparciu o różnice konstrukcyjne szczotkowany silnik prądu stałego można podzielić na następujące typy, każdy z własnymi unikalnymi cechami konstrukcyjnymi:



Uzwojenie silnika stojana:Stojan tego silnika składa się z cewek uzwojenia, które wytwarzają pole magnetyczne za pośrednictwem zewnętrznego źródła zasilania. Zaletą tej konstrukcji jest to, że natężenie pola magnetycznego można regulować w zależności od zapotrzebowania, ale konstrukcja jest również stosunkowo skomplikowana.

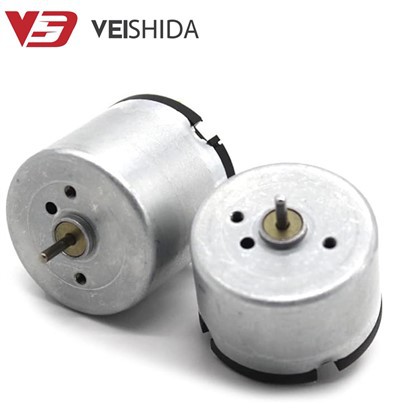

Silnik z magnesami trwałymi:W stojanie tego silnika zastosowano magnes trwały, a konstrukcja upraszcza konstrukcję, dzięki czemu nie ma potrzeby stosowania zewnętrznego urządzenia wytwarzającego pole magnetyczne. Objętość silnika zostaje zmniejszona, a wydajność poprawiona.



Silnik osiowy z polem magnetycznym:Silnik osiowy z polem magnetycznym wykorzystuje konstrukcję osiowego pola magnetycznego, co oznacza, że ​​pole magnetyczne jest rozłożone wzdłuż osi silnika, a nie promieniowo jak w tradycyjnym silniku prądu stałego. Taka konstrukcja może sprawić, że konstrukcja silnika będzie bardziej płaska i zwarta, zapewniając jednocześnie wysoką gęstość momentu obrotowego .





Zasada działania szczotkowanego silnika prądu stałego opiera się na zasadzie indukcji elektromagnetycznej i komutacji. Po doprowadzeniu zewnętrznego zasilania do komutatora przez szczotkę, prąd przepływa przez komutator do cewki wirnika, co powoduje wytworzenie pola magnetycznego w cewce wirnika. Ponieważ pole magnetyczne stojana jest stałe, prąd w wirniku jest poddawany działaniu siły Lorentza w polu magnetycznym stojana, tworząc moment obrotowy, który powoduje obrót wirnika.



W tym procesie komutator będzie stale zmieniał kierunek prądu przepływającego przez cewkę wirnika, zapewniając, że wirnik po każdej połowie obrotu kierunek generowanego pola magnetycznego będzie mógł oddziaływać z polem magnetycznym stojana, utrzymując w ten sposób ciągły obrót. Jest to podstawowy mechanizm silnika szczotki, który może nadal działać.





Zalety:

Proste sterowanie:Tylko regulując napięcie lub prąd, można łatwo kontrolować prędkość i moment obrotowy silnika.



Wysoki moment rozruchowy:wysoki moment rozruchowy można wygenerować przy niskiej prędkości. W porównaniu z niektórymi silnikami bezszczotkowymi, wydajność rozruchowa bezszczotkowych silników prądu stałego jest lepsza.



Niski koszt:Ze względu na prostą konstrukcję i dojrzały proces produkcyjny koszt produkcji szczotkowych silników prądu stałego jest stosunkowo niski.



Brak skomplikowanego obwodu napędowego:W porównaniu z bezszczotkowym silnikiem prądu stałego, bezszczotkowy silnik prądu stałego nie wymaga skomplikowanego elektronicznego obwodu napędowego, co upraszcza jego konstrukcję.



Wady:

Głośny hałas:W procesie pracy, ze względu na kontakt i tarcie szczotki i komutatora, będzie wytwarzał pewien hałas.



Krótkie życie:Ze względu na ciągłe tarcie szczotki i komutatora żywotność szczotkowanego silnika prądu stałego jest stosunkowo krótka.



Problem z iskrą elektryczną:Kiedy szczotka styka się z komutatorem, wytwarza iskry elektryczne, które nie tylko przyspieszają zużycie części, ale w niektórych przypadkach mogą również powodować zagrożenie bezpieczeństwa.





Zastosowanie szczotkowanego silnika prądu stałego jest bardzo szerokie i obejmuje sprzęt gospodarstwa domowego, przemysł samochodowy, automatykę przemysłową, elektronarzędzia, zabawki i inne dziedziny. Jego prosta konstrukcja, niski koszt, łatwy do kontrolowania, nadaje się do golarek elektrycznych, elektrycznych szczoteczek do zębów, silników do okien i innego drobnego sprzętu i urządzeń. Ponadto silniki szczotkowe są również powszechnie spotykane w niektórych sprzęcie medycznym, sprzęcie biurowym i robotach edukacyjnych.



Chociaż wraz z rozwojem bezszczotkowych silników prądu stałego w wielu dziedzinach produkty stopniowo wprowadzały silniki bezszczotkowe w celu poprawy wydajności i żywotności, ze względu na niski koszt i łatwość obsługi bezszczotkowych silników prądu stałego, zajmują one ważną pozycję w niektórych wrażliwych na koszty , kompaktowe i produkty o niskiej trwałości.





Jesteśmy producentami szczotkowych silników prądu stałego

Jako znany producent silników w Chinach, VSD ma duże moce produkcyjne oraz siłę badawczo-rozwojową. Fabryka silników firmy zajmuje powierzchnię ponad 10000 metrów kwadratowych i zatrudnia ponad 500 pracowników pierwszej linii oraz ponad 100 członków kadry kierowniczej, w tym 25 starszych pracowników działu badań i rozwoju. Zespół dąży do ciągłych innowacji i opracowuje nowy silnik średnio co dwa miesiące, aby sprostać zapotrzebowaniu rynku.



Firma VSD produkuje 4,5 miliona silników miesięcznie (w tym silniki szczotkowe prądu stałego), co świadczy o jej wydajnych zdolnościach produkcyjnych. Firma nie tylko dysponuje zaawansowanym sprzętem produkcyjnym, ale także zapewnia wysoką jakość produktów, aby sprostać potrzebom klientów na całym świecie poprzez naukowe koncepcje zarządzania i optymalizację procesów.

Profesjonalni dostawcy szczotkowanych silników prądu stałego

Jako profesjonalny dostawca silników szczotkowych prądu stałego, firma VSD nie tylko dostarcza produkty, ale także zapewnia klientom pełną gamę rozwiązań. Firma posiada grupę dobrze wyszkolonych międzynarodowych zespołów sprzedażowych, które nie tylko rozumieją potrzeby klientów, ale także przedstawiają profesjonalne sugestie w zależności od zmian rynkowych, aby zapewnić Państwu najlepszy wybór produktów.



Doskonały system przedsprzedaży, sprzedaży i obsługi posprzedażnej firmy VSD zapewnia szybką odpowiedź na każde zapytanie klienta w ciągu 24 godzin. Jeśli chodzi o czas dostawy, VSD działa dobrze, zwykle w ciągu 3-7 dni na ukończenie produkcji próbnej, a ogólna dokładność dostawy wynosi aż 95%. Tego rodzaju sprawna obsługa i precyzyjne zarządzanie czasem pomagają klientom przejąć inicjatywę w harmonogramie projektu.



Indywidualny projekt i usługa OEM/ODM

VSD nie tylko dostarcza standardowe produkty, ale także może dostosować projekt do specyficznych potrzeb klientów, aby sprostać potrzebom różnych zastosowań specjalnych. Niezależnie od tego, czy chodzi o kształt produktu, parametry wydajności czy funkcje specjalne, VSD może dostosować rozwiązania silnikowe dla klientów. Ponadto VSD świadczy usługi OEM i ODM, aby pomóc klientom tworzyć unikalne produkty i utrzymywać przewagę konkurencyjną na rynku.



Uwaga: Ponieważ jesteśmy zarówno producentem, jak i dostawcą, nie ma pośrednika, który mógłby zarobić. Zostaw swoje dane kontaktowe i wymagania, a my podamy Ci najnowszą i najkorzystniejszą cenę w najkrótszym czasie.



Uzyskaj cenę szczotkowanego silnika prądu stałego
