Silnik Piasty



Silnik Piastowy to technologia integrująca silnik elektryczny, układ napędowy i układ hamulcowy w jednej piaście i jest szeroko stosowana w pojazdach elektrycznych. W porównaniu z tradycyjnymi pojazdami eliminuje skomplikowane połączenia mechaniczne, takie jak wał napędowy, półoś i zwrotnica, dzięki czemu układ przeniesienia napędu jest bardziej zwięzły. Dzięki temu uproszczeniu nie tylko znacznie poprawia wydajność skrzyni biegów, ale także oszczędza cenną przestrzeń we wnętrzu, zapewniając większą elastyczność w projektowaniu i prowadzeniu pojazdu.



Rozwój silnik piastowy przeszedł trzy główne etapy: pochodzenie, przełom technologiczny i szerokie zastosowanie. Pojęcie to sięga końca XIX wieku. Około 1890 roku zarejestrowano pierwsze patenty na silniki z piastą, zarówno w konfiguracji z napędem bezpośrednim, jak i z hamowaniem, co położyło podwaliny. Wraz z rozwojem przemysłu pojazdów elektrycznych, silnik piastowy w dalszym ciągu przełamuje techniczne wąskie gardło i stopniowo osiąga wydajną, kompaktową i inteligentną konstrukcję, która obecnie stała się jedną z ważnych technologii napędowych w dziedzinie pojazdów elektrycznych.





Silniki piastowe można podzielić na wiele typów w zależności od ich budowy i zasady działania.



1. Podzielone według struktury silnika

Silnik z piastą wirnika wewnętrznego: Silnik z wirnikiem wewnętrznym charakteryzuje się dużą prędkością i dużą gęstością mocy, niewielkimi rozmiarami i niewielką wagą. Wyjściowy moment obrotowy jest wzmacniany poprzez strukturę zwalniania, ale jego konstrukcja jest złożona, smarowanie jest trudne, zużycie przekładni jest szybkie, a odprowadzanie ciepła nie jest łatwe, a hałas jest duży, dlatego jest rzadziej używany w zastosowaniach praktycznych.



Silnik z piastą wirnika zewnętrznego: silnik z wirnikiem zewnętrznym charakteryzuje się niską prędkością i wysokim momentem obrotowym, nie ma potrzeby zwalniania mechanizmu, jest stosunkowo prostą konstrukcją, mniejszym łańcuchem przekładniowym, wysoką wydajnością. Jednak jego objętość i masa są duże, skuteczność szybko spada pod dużymi obciążeniami, a skuteczność hamowania elektrycznego jest niewielka, co wymaga dodatkowych mechanicznych układów hamulcowych. Obecnie niektóre przedsiębiorstwa rozpoczęły masową produkcję silnika z piastą wirnika zewnętrznego.



2. Zgodnie z kierunkiem pola magnetycznego

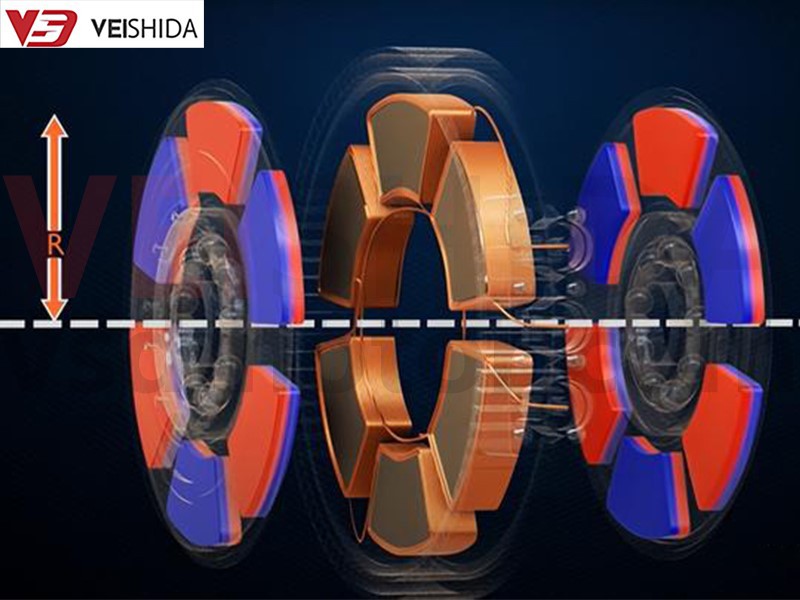

Silnik z piastą osiowego pola magnetycznego: ten silnik jest kompaktowy, konstrukcja stojana charakteryzuje się dużą elastycznością i jest w stanie zapewnić wysoką gęstość momentu obrotowego. Technologia sterowania jest jednak trudna i stosunkowo kosztowna.



Silnik z piastą promieniową magnetyczną: technologia jest stosunkowo dojrzała, konstrukcja stojana jest stosunkowo prosta i jest szeroko stosowana na rynku samochodowym. Chociaż jego wydajność jest doskonała, ale gęstość momentu obrotowego jest stosunkowo niska.



3. Podziel według typu silnika

Silnik z piastą z magnesem trwałym: zastosowanie wydajnych materiałów z magnesami trwałymi, o dużej gęstości mocy i wydajności, szeroko stosowanych w pojazdach elektrycznych. Jego prosta konstrukcja i duża szybkość reakcji sprawiają, że nadaje się do scenariuszy wymagających szybkiego przyspieszenia i precyzyjnej kontroli.



Asynchroniczny Silnik Piastowy: ten silnik ma dużą trwałość i stabilność, nadaje się do niektórych zastosowań wymagających wysokiej niezawodności. Chociaż jego wydajność jest nieco niższa niż w przypadku silników z magnesami trwałymi, ma więcej zalet pod względem kosztów i produkcji.



Silnik z piastą z przełączaną reluktancją: prosta konstrukcja i trwały, łatwy do kontrolowania, odpowiedni do zastosowań wymagających wysokiego momentu obrotowego. Jednakże wibracje i hałas silników reluktancyjnych z przełączaniem są duże i zwykle należy optymalizować konstrukcję, aby zmniejszyć te efekty.



4. Podziel według trybu jazdy

Napęd bezpośredni: silnik bezpośrednio napędza koło, bez środkowego mechanizmu przekładni, prosta konstrukcja, mniejsze straty energii, wysoka wydajność. W ten sposób zmniejsza się łańcuch przekładni mechanicznej i nadaje się do wydajnych konstrukcji pojazdów o niskich wymaganiach konserwacyjnych.



Napęd zwalniający: Wyjściowy moment obrotowy silnika jest wzmacniany przez mechanizm zwalniający w zastosowaniach, w których wymagany jest wyższy moment obrotowy. Chociaż zwiększa złożoność, może zapewnić większą siłę napędową przy niskich prędkościach i jest odpowiedni dla pojazdów, które są cięższe lub wymagają większego ciągu.



silnik piastowy, jako zaawansowana technologia integrująca silnik, przekładnię i układ hamulcowy, jest szeroko stosowany w wielu dziedzinach ze względu na jego wysoką wydajność i kompaktową charakterystykę.



1. Pojazdy elektryczne

Silnik Piastowy jest szczególnie widoczny w pojazdach elektrycznych. Eliminuje skomplikowany układ napędowy i sprawia, że ​​​​projektowanie wnętrza jest bardziej elastyczne. Brak elementów mechanicznych, takich jak wał napędowy, powoduje zmniejszenie masy pojazdu, poprawę efektywności przekazywania energii i znaczne zwiększenie zasięgu jazdy. W przyszłości, wraz z rozwojem rynku pojazdów elektrycznych, szerokie perspektywy ma ich zastosowanie w pojazdach elektrycznych średniej i wyższej półki.

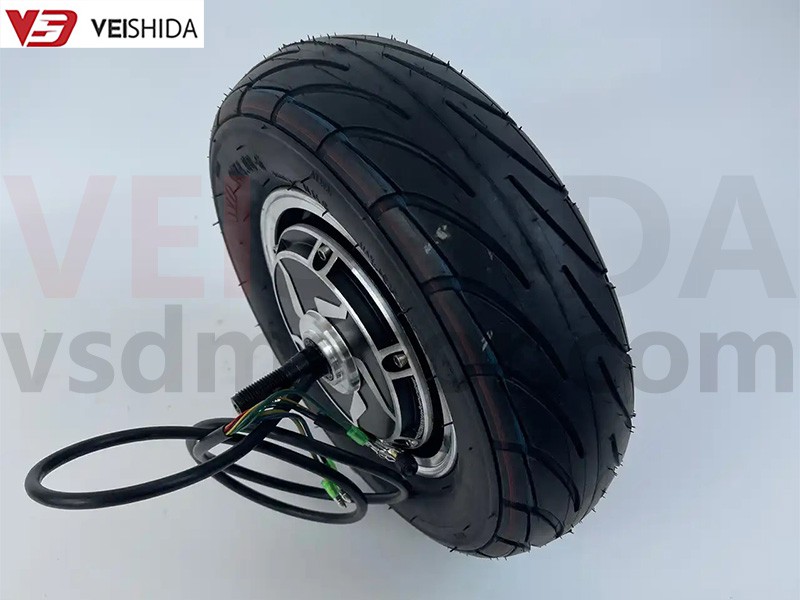

2. Rowery elektryczne

W rowerach elektrycznych powszechnie stosowane są silniki w piastach ze względu na ich zalety, takie jak zwarta konstrukcja, niskie koszty utrzymania i wydajna przekładnia. W porównaniu do tradycyjnych układów napędu silnikowego, silnik w piaście może zapewnić bardziej stabilną moc wyjściową, dzięki czemu jazda jest płynniejsza i mniej hałaśliwa. Wraz ze wzrostem zapotrzebowania na mobilność miejską, będzie ona nadal zajmowała ważną pozycję w dziedzinie rowerów elektrycznych.



3. Motocykle elektryczne

Motocykle elektryczne wykorzystujące silnik w piaście mogą osiągnąć większe natychmiastowe przyspieszenie, redukując jednocześnie złożony mechanizm przekładniowy tradycyjnych motocykli. Ze względu na stabilny moment obrotowy, jazda na motocyklu elektrycznym jest wygodniejsza i zapewnia szybszą reakcję na moc, stopniowo staje się ważnym sposobem jazdy motocyklem elektrycznym.



4. Hulajnoga elektryczna

Skutery elektryczne są preferowane ze względu na ich przenośność i elastyczność, a silnik w piaście upraszcza konstrukcję nadwozia, zmniejsza straty energii i poprawia wytrzymałość, zapewniając bezpośredni napęd hulajnogi. Jego niewielkie rozmiary i niewielka waga również doskonale odpowiadają wymaganiom lekkiej konstrukcji hulajnóg elektrycznych i oczekuje się, że w przyszłości zakres zastosowań w tej dziedzinie będzie szerszy.



5. Sprzęt do ćwiczeń -- maszyna eliptyczna

W sprzęcie fitness, takim jak maszyny eliptyczne, silniki w piastach mogą być stosowane w celu zapewnienia stabilnego i kontrolowanego oporu. Jego płynna praca, niski poziom hałasu, a dzięki wbudowanej konstrukcji nie wymaga częstej konserwacji, dzięki czemu doskonale nadaje się do zastosowań w domowym i komercyjnym sprzęcie fitness.

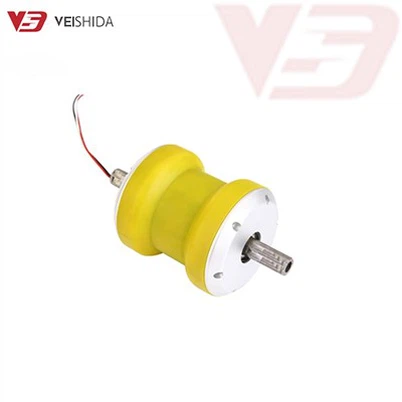

6. Roboty transportowe

Zastosowanie silnik piastowy w zautomatyzowanych robotach transportowych stopniowo wzrasta. Roboty te wymagają elastycznej zwrotności i wydajnych układów napędowych, aby dostosować się do różnych obciążeń i wymagań środowiskowych. Ze względu na wysoki moment obrotowy i niskie wymagania konserwacyjne roboty transportowe mogą skutecznie wykonywać zadania takie jak przeładunek i dystrybucja. Wraz z postępem automatyzacji logistyki zastosowanie silnik piastowy w tej dziedzinie będzie dalej rozszerzane.



silnik w piaście to stosunkowo prosty i wydajny sposób pracy, który znacznie upraszcza złożony układ napędowy tradycyjnego pojazdu.



1. Prądy elektryczne wytwarzają pola magnetyczne

Po włączeniu zasilania prąd przepływa do cewek silnika, tworząc pole magnetyczne. Pole to oddziałuje z magnesem trwałym na wirniku, tworząc moment obrotowy, który wprawia wirnik w ruch. Ponieważ silnik w piaście jest zaprojektowany tak, aby osadzał się bezpośrednio w kole, ten moment obrotowy może oddziaływać bezpośrednio na koło, powodując ruch pojazdu.



2. Przenoszenie momentu obrotowego przy napędzie kół

Obrót wirnika jest przenoszony bezpośrednio na koła za pośrednictwem przekładni, takiej jak przekładnia lub łańcuch, napędzającej pojazd do przodu. W porównaniu z tradycyjnymi pojazdami, które opierają się na sprzęgłach, skrzyniach biegów i wałach napędowych, silniki z piastą pomijają te złożone struktury mechaniczne i upraszczają konstrukcję pojazdu. Nie tylko sprawia, że ​​pojazd jest lżejszy i oszczędza miejsce, ale także poprawia efektywność przesyłu energii.



3. Regulacja sterownika i precyzyjne sterowanie

Sterownik silnik piastowy jest w stanie precyzyjnie dostosować wielkość i przepływ prądu, aby kontrolować prędkość i sterowanie silnikiem. Dostosowując prąd, pojazd może przyspieszać, zwalniać lub utrzymywać stałą prędkość w zależności od potrzeb kierowcy. Dzięki temu pojazdy takie jak rowery elektryczne mogą zapewniać płynną i wydajną jazdę w zależności od warunków drogowych i potrzeb związanych z jazdą.



1. Pomiar prędkości silnika

Do pomiaru prędkości silnika zwykle stosuje się tachometr lub tachometr laserowy. Podłącz obrotomierz do wału obrotowego silnik piastowy i określ prędkość wyjściową silnika, mierząc jego obroty na minutę (RPM). Ponadto sygnał wyjściowy sterownika silnik piastowy można również wykorzystać do dokładniejszego monitorowania prędkości poprzez analizę danych w czasie rzeczywistym za pomocą oprogramowania. Pomiar prędkości pomaga ocenić reakcję silnika w różnych warunkach pracy i kalibruje jego maksymalny i minimalny zakres prędkości.



2. Pomiar momentu obrotowego silnika

Pomiaru momentu obrotowego silnik piastowy można dokonać za pomocą czujnika momentu obrotowego, który zwykle jest instalowany na wyjściu silnika. Czujnik momentu obrotowego może wykryć wyjściowy moment obrotowy silnika przy różnych obciążeniach, aby określić jego moc wyjściową. Ponadto poprzez monitorowanie prądu (prąd jest proporcjonalny do momentu obrotowego) można również pośrednio zmierzyć i ocenić moment obrotowy silnika. Dane te pomagają ocenić, czy silnik może zapewnić wystarczającą siłę napędową, aby sprostać wymaganiom podczas jazdy.



3. Kompleksowy test wydajności silnika

Kompleksowy test wydajności przeprowadza się zwykle na stanowisku doświadczalnym, sprawdzając głównie wydajność silnika, moc wyjściową, zużycie energii i wzrost temperatury oraz inne wskaźniki. Podczas testu można symulować różne warunki pracy silnika w rzeczywistym użyciu (takie jak różne prędkości i obciążenia) oraz rejestrować różne parametry w celu oceny jego ogólnej wydajności. Typowe elementy testów obejmują test mocy maksymalnej, test wydajności, test wydajności rozpraszania ciepła i test długoterminowej stabilności pracy itp., aby upewnić się, że silnik spełnia wymagania użytkowania w różnych wskaźnikach wydajności.



4. Sprawdź wewnętrzną usterkę silnika

Kontrola usterek wewnętrznych silnika obejmuje głównie zwarcie cewki, uszkodzenie uzwojenia, zużycie łożysk i usterkę sterownika. Zwykle można sprawdzić, czy uzwojenie jest normalne, mierząc rezystancję; Narzędzia do diagnostyki usterek silnika, takie jak analizatory widma, mogą być również wykorzystywane do wykrywania potencjalnych usterek elektrycznych i mechanicznych. Ponadto poprzez badanie hałasu i monitorowanie temperatury można również stwierdzić, czy we wnętrzu silnika występują nietypowe warunki. Regularne kontrole usterek pomagają wcześnie wykryć problemy i przedłużyć żywotność silnika.



silnik piastowy, napędzany innowacjami i strategiczną współpracą w branży pojazdów elektrycznych (EV), wykazuje silną dynamikę wzrostu i ma ogromny potencjał przyszłego rozwoju. Jako zintegrowana technologia napędu, Silnik Piastowy jest stopniowo rozpoznawany przez coraz większą liczbę przedsiębiorstw i promowany do stosowania w różnych dziedzinach ze względu na jego wydajność i zalety strukturalne.



1. Rozszerzenie zastosowań i innowacyjne projektowanie pojazdów elektrycznych

Rozwój pojazdów elektrycznych zapewnił ogromną przestrzeń dla innowacji w silnikach piastowych. Niektóre firmy aktywnie wykorzystują zaawansowane konstrukcje, takie jak struktura strumienia promieniowego z dwoma wirnikami, w celu osiągnięcia przełomu technologicznego w pojazdach elektrycznych. Oczekuje się, że taka konstrukcja zapewni wyższy moment obrotowy i efektywność energetyczną, dzięki czemu pojazdy elektryczne będą mogły uzyskać bardziej stabilne i wydajne wspomaganie napędu. Dzięki dalszej optymalizacji technologii i poprawie kontroli kosztów zastosowanie silnik piastowy w pojazdach elektrycznych przyspieszy rozwój i będzie sprzyjać poprawie wydajności pojazdów elektrycznych.



2. Szybki rozwój rynku północnoamerykańskiego

Oczekuje się, że w związku z szybkim rozwojem pojazdów elektrycznych rynek północnoamerykański odnotuje w nadchodzących latach najszybszy wzrost popytu na silniki w piastach. W szczególności, napędzany zapotrzebowaniem na lekki i wydajny przesył energii, oczekuje się, że rynek północnoamerykański stanie się nowym punktem odniesienia dla rozwoju Silnik Piastowy. Dzięki ciągłemu doskonaleniu wsparcia politycznego i powiązanej infrastruktury potencjał rynkowy Ameryki Północnej będzie w dalszym ciągu uwalniany, odgrywając wzorcową rolę w globalnej promocji.



3. Ekspansja aplikacji międzybranżowych

Rozwój technologiczny silnik piastowy nie tylko przyczynił się do postępu w branży pojazdów elektrycznych, ale także stopniowo pojawił się w innych gałęziach przemysłu. Na przykład, po miesiącach badań i rozwoju, firma VSD wprowadziła na rynek silnik piastowy, który jest stosowany w sprzęcie fitness, takim jak maszyny eliptyczne. Ta aplikacja zapewnia płynniejsze, cichsze i bardziej wydajne rozwiązanie napędowe do sprzętu fitness, pokazując jego potencjał w szerokim zakresie zastosowań w nowych dziedzinach, takich jak sprzęt sportowy, inteligentne urządzenia mobilne i robotyka.



4. Perspektywy na przyszłość

Wraz z dojrzałością technologii Silnik Piastowy i dalszą redukcją kosztów produkcji, zakres jej zastosowań będzie w przyszłości jeszcze bardziej poszerzany, obejmując różne scenariusze, od inteligentnych pojazdów po sprzęt gospodarstwa domowego. W połączeniu z bardziej inteligentnymi systemami sterowania i materiałami o wysokiej wydajności, silnik w piaście stopniowo stanie się podstawową technologią napędową w szeregu innowacyjnych produktów, przyczyniając się do wydajnej, przyjaznej dla środowiska i inteligentnej przyszłości.





Wybór VSD jako swojego dostawcy silnik piastowy zapewni Ci wiele korzyści. Dzięki ponad dziesięcioletniemu doświadczeniu w rozwoju i produkcji silników firma VSD zgromadziła głęboką siłę techniczną i zdobyła ponad 50 patentów technicznych, zawsze zaangażowana w dostarczanie rozwiązań silnikowych o wysokiej wydajności. Zespół badawczo-rozwojowy firmy VSD nieustannie wprowadza innowacje i wprowadził na rynek szereg silników z piastą, wśród których nowo opracowany silnik z piastą z wirnikiem zewnętrznym został z powodzeniem zastosowany w maszynie eliptycznej w sprzęcie fitness, zapewniając niezawodny wybór silnika do większej liczby scenariuszy zastosowań.



Ponadto,VSD zapewnia usługi dostosowane do indywidualnych potrzeb, które można spersonalizować, zaprojektowane i wyprodukowane według Twoich konkretnych potrzeb, zapewniając wysoki stopień dopasowania produktu. Wspieramy również klientów w odwiedzaniu fabryki, przejrzystym procesie produkcyjnym, zwiększaniu zaufania do współpracy. Każdy typ silnika jest rygorystycznie testowany przy użyciu najnowocześniejszego profesjonalnego sprzętu i towarzyszy mu szczegółowy raport z testów, aby zapewnić jakość, stabilność i niezawodność produktu. Wybierz VSD, a otrzymasz najwyższej klasy produkty do Silnik Piastowy i gwarancję serwisu.
