Jak zbudować dron FPV: kompletny przewodnik, od wyboru silnika do konfiguracji transmisji wideo



Drony FPV (widok pierwszej osoby) stały się ważną platformą do szybkiego wyścigów, latania freestyle i pilotażu ze względu na ich wysoką manewrowalność, wciągającą perspektywę i wolność DIY. Kluczem do budowania wysokowydajnego drona FPV jest prawidłowe równoważenie i dopasowanie podstawowych elementów.



Oto podstawowe elementy, które musisz wziąć pod uwagę przy budowie drona FPV:

część	Opis funkcjonalny
Silnik	Zapewnia moc wyjściową, określa reakcję lotu, ciąg i prędkość. Powszechnie używane zewnętrzne silniki wirników bezszczotkowych, takie jak 2306, 2207 itp.
Ostrza śmigła	Wpływać na podnoszenie i manewrowość; musi dopasować silnik KV.
ESC (elektroniczny kontroler prędkości)	Kontroluj prędkość silnika i dostosuj moc wyjściową zgodnie z poleceniem pilota. Prąd silnika i napięcie muszą być dopasowane.
Kontroler lotu	Działa jak mózg drona, zarządzanie postawą, tryb lotu i algorytmy stabilizacji.
System transmisji obrazu	Wykonaj transmisję obrazu pierwszej osoby (FPV), często przy użyciu analogowych lub cyfrowych systemów transmisji obrazu (takich jak DJI FPV).
Aparat (aparat FPV)	Obraz jest przechwycony w czasie rzeczywistym i przesyłany do modułu transmisji obrazu, który określa, co widzi pilot.
Bateria (LIPO)	Zapewnia energię dla całej maszyny, zwykle akumulator litowy o wysokiej rozdzielczości 4S lub 6s.
rama	Zintegruj podkład struktury fizycznej wszystkich komponentów i sklasyfikuj je według cali, takich jak 5- cala i 6- cala.
Odbiornik zdalnego sterowania +	Kontroluj urządzenia do przesyłania poleceń i odbieranie urządzeń określają odległość zdalnego sterowania i wydajność opóźnienia.



Zasady podstawowe DIY:

Wszystkie komponenty muszą się pasować i nie można ich wybierać na podstawie samych parametrów;



System zasilania (silnik + ESC + Bateria + śmigło) musi upewnić się, że stosunek pęd do masy spełnia standard, a system kontroli lotu musi być stabilny i niezawodny;



System transmisji obrazu musi spełniać wymagania niskiego opóźnienia i przejrzystości, co jest szczególnie ważne w wyścigach i fantazyjnym lataniu.



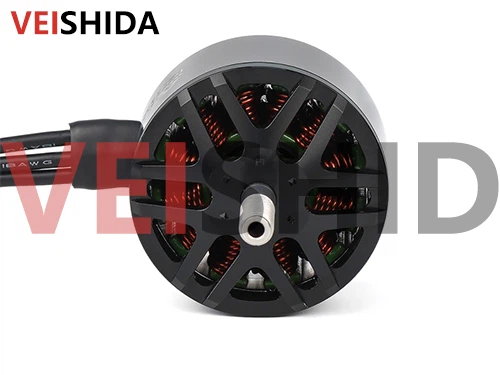

Wybór odpowiedniego silnika jest pierwszym kluczowym krokiem do budowy doskonałego drona FPV.Różne scenariusze lotu mają różne wymagania dotyczące momentu obrotowego silnika, prędkości, prędkości odpowiedzi, a nawet wagiWybór silnika. POOR może prowadzić do niskiego stosunku pęd do masy, skróconego czasu lotu i trudności z wykonywaniem złożonych manewrów.



Poniżej systematycznie wyjaśnimy, jak wybrać odpowiedni silnik z trzech perspektyw: parametry silnika, cele lotu oraz faktycznej instalacji i debugowania.

1. Zrozum podstawowe parametry silnika

Wartość KV (stała prędkości)

Wartość KV wskazuje prędkość braku obciążenia silnika, gdy napięcie wzrasta o 1 V (w RPM/V).



Wysokie KV (1800–2400 kV): odpowiednie dla małych śmigieł i akumulatorów wysokiego napięcia, odpowiednie do wyścigów i lotu szybkiego.



Niski KV (takie jak 1300 kV): odpowiednie dla dużych śmigieł i akumulatorów o niskim napięciu, z silniejszym momentem obrotowym, odpowiednim do modeli latania freestyle lub nośnych.



Moc i wydajność

Moc określa maksymalną moc wyjściową silnika, a wydajność określa moc lotu na jednostkę mocy wyjściowej. Silniki o wysokiej wydajności mogą wydłużyć czas lotu i zmniejszyć ryzyko ogrzewania.



Waga silnika

Lżejsze silniki mają bardziej zwinne reakcje lotu, ale mogą mieć nieco niższy moment obrotowy i stabilność. Ważne jest, aby osiągnąć równowagę między zmniejszeniem masy ciała a integralnością strukturalną.



2. Wybierz odpowiedni typ silnika w oparciu o swój styl latania

Typ sceny	Zalecane charakterystyki motoryczne	Powody
Dron wyścigowy	High KV (2000KV+), lekka, szybka reakcja	Dążąc do wydajności przyspieszenia i wrażliwej kontroli, zwykle z baterią 4s ~ 6s i małym trzystki śmigła
Freestyle Flying Machine	Niski do średniej kv (1300–1800 kV), duży moment obrotowy	Działanie jest zróżnicowane, co wymaga mocy wybuchowej i stabilnej zdolności do unoszenia, z dużymi śmigłą i gładką reakcją przepustnicy
Dron z fotografii lotniczej	Średni KV, wysoka wydajność, niski hałas	Celem jest stabilność, trwałość i dokładność. Wydajność i kompatybilność motoryczna są bardziej krytyczne. Jest odpowiedni do dużych masy dużych śmigieł i akumulatorów o niskiej zawartości ładowania.



3. Marka motoryczna i jakość są równie ważne

Chociaż parametry określają wydajność, proces produkcyjny silnika, kontroli jakości i obsługi marki nie można zignorować. Poniżej znajduje się kilka wymiarów oceny niezawodności marki motorowej:

Czy łożyska i uzwojenia są równe i gładkie?



Czy przetwarzanie skorupy jest szczelne i bez wstrząsu?



Czy silnik zaczyna się i zatrzymuje się gładko i czy występuje nieprawidłowy szum podczas pracy



Czy dostarczasz dane testowe i kalibracja dokładności KV?



Jeśli szukasz serii silnikowej o stabilnych wydajności i dokładnych parametrach, VSD zapewnia różnorodne modele motoryczne FPV, od podstawowej do zaawansowanych, takich jak 2306, 2207, 2807 itp., Obejmując wiele scenariuszy, takich jak wyścigi, latanie freestyle, fotografia lotnicza itp., I można je używać jako jedne z preferowanych marki.



4. Uwagi na temat instalacji i uruchomienia

Instalacja: Upewnij się, że silnik jest mocno zablokowany na ramie, aby uniknąć wibracji; Ułóż przewody łączące, aby uniknąć kontaktu z śmigłą. Zwróć uwagę na kierunek obrotu silnika (zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara), aby dopasować kierunek śmigieł.



Debugowanie: Użyj oprogramowania do konfiguracji narzędzia ESC lub konfiguracji kontroli lotu, aby przetestować odpowiedź każdego silnika. Zaleca się przeprowadzenie indywidualnych testów obrotu jeden po drugim, aby wykryć, czy występuje nienormalny hałas, czy ogrzewanie.



Dostosuj parametry PID i krzywą przepustnicy, aby dokonać drobnych regulacji według stylu latania.



Powód, dla którego drony FPV mają „perspektywę pierwszoosobową”, jest nieodłączny od obsługi systemu transmisji obrazu. System transmisji obrazu jest odpowiedzialny za przesyłanie obrazów przechwyconych przez kamerę FPV do pilota w czasie rzeczywistym, dzięki czemu operator czuje się tak, jakby był w kokpicie samolotu. Proces ten ma wyjątkowo wysokie wymagania dotyczące „niskiej opóźnienia, wysokiej jakości obrazu i silnej anty-interferencji”.



Jednocześnie, aby zapewnić stabilność odpowiedzi kontroli lotu, wymagany jest również niezawodny system łącza zdalnego sterowania. Obaj razem stanowią „nerwy wizualne” i „kontrola nerwów” wrażeń.



1. System transmisji obrazu: analog vs cyfrowy

Analogowa FPV

Zalety: Niskie opóźnienie (zwykle<30ms), low equipment cost, and wide compatibility with devices.



Wady: rozmyta jakość obrazu (480p), słaby sygnał anty-interferencyjny, który często powoduje szum statyczny lub „śnieg” podczas transmisji na duże odległości.



Odpowiednie dla: początkujących pilotów, dronów wyścigowych (realizowanie prędkości reakcji w czasie rzeczywistym)



Cyfrowe FPV

Typowe marki: DJI O3 Air Unit, Walksnail Avatar



Zalety: Wysoka klarowność obrazu (720p -1080 p), silna anty-interferencja i dobra penetracja.

Wady: Wysoki koszt, niektóre urządzenia mają pewne opóźnienia (30 ms ~ 60 ms).



Nadaje się do: Freestyle Flying/Aerial Photography, piloci, którzy mają wysokie wymagania dotyczące jakości obrazu



Sugestie wyboru:

Jeśli masz wystarczającą ilość budżetu i wysokiej jakości obrazu, zalecamy użycie cyfrowych rozwiązań transmisji obrazu, takich jak DJI O3.



Jeśli szukasz wyjątkowo niskiego opóźnienia i opłacalności, możesz wybrać analogowe kombinacje transmisji obrazu, takie jak Foxeer i TBS.



2. Skład systemu transmisji obrazu i dopasowanie anteny

Kompletny system transmisji obrazu zwykle obejmuje:

Kamery FPV (takie jak CADDX Ratel, kamera DJI)



Nadajnik wideo (VTX)



Moduł odbierania transmisji obrazu (VRX, zintegrowany z okularami lub modułem niezależnym)



Antena (omnidirection lub kierunkowa)



Wybór anteny:

Antena omnidireckowa: odpowiednia do latania/wyścigów freestyle, z szerokim zakresem recepcji sygnałowej;



Antena kierunkowa: odpowiednia do fotografii lotniczej na duże odległości, z silną kierunkowością, ale wąskim kątem.



Upewnij się, że transmisja i odbiór używają tego samego pasma częstotliwości (takiego jak 5,8 GHz) i użyj anten o tym samym kierunku polaryzacji (takim jak RHCP/RHCP).



3. Link sterujący: Połączenie pilota z odbiornikiem

Oprócz transmisji obrazu system sterowania jest również podstawą lotu FPV, który określa „kontrolę nad działaniem” drona. Połącz sterowania składa się głównie z zdalnego sterownika i odbiornika:

Protokół sterowania	Cechy
Sbus	Tradycyjny sygnał analogowy, nieco wyższe opóźnienie
CRSF (Crossfire)	Protokół cyfrowy, silna anty-interferencja
ELRS (ExpressLR)	Protokół open source, niskie opóźnienie i duże odległość



Zalecenie: Jeśli szukasz niskich opóźnień, ELRS lub Crossfire są obecnymi rozwiązaniami głównego nurtu, z szerokim zakresem adaptacji i obfitymi zasobami debugowania.



4. Konfigurowanie połączonego odniesienia (analog vs cyfrowy)

Budżet/styl	Zalecana kombinacja konfiguracji
Rozpoczęcie strumienia symulacji	Ratel Camera + Foxeer VTX + 5. 8GHZ antenę omnidirectional
Cyfrowy przepływ głównego nurtu	DJI O3 Air Unit + DJI Digital Glasses + Antena LHCP
Ekstremalny przepływ krzyżowania	ELRS Control Link + Analog Image Transmission + Moduł odbierający niskie opóźnienie



W systemie kontroli lotów dronów FPV ESC (elektroniczny kontroler prędkości) i kontroler lotu podejmują podstawowe zadania kontroli silnika i zarządzania postawą lotu. Ich praca współpracująca określa szybkość odpowiedzi, stabilność i dokładność ruchu samolotu.



Wybór odpowiedniego silnika to tylko pierwszy krok. Jeśli chcesz, aby cała maszyna „latała płynnie i była stabilnie kontrolowana”, musisz również odpowiednio dopasować elektroniczny kontroler prędkości i system kontroli lotu.



1. ESC (kontroler prędkości elektrycznej) Zalecenia dotyczące selekcji

Funkcją ESC jest dostosowanie trójfazowego wyjścia prądu i napęd silnika do obracania się zgodnie z sygnałem PWM (lub DSHOT) wysłanym przez kontroler lotu. Wybierając ESC, zwróć uwagę na następujące parametry:

Na przykład: Jeśli prąd szczytowy silnika wynosi 35A, zaleca się użycie ESC większej lub równej 40A; Jeśli używa się baterii 6S, ESC musi obsługiwać wejście napięcia 25 V lub więcej.



2. Kluczowe punkty wyboru płyty sterowania lotem

Kontrola lotu jest „mózgiem” całego drona, danych czujnika przetwarzania (żyroskop, akcelerometr itp.), Obliczanie kontroli postawy i wysyłanie sygnałów kontrolnych do ESC. Wybierając kontrolę lotu, zaleca się zwrócenie uwagi na:

Kluczowe punkty	zilustrować
Wydajność procesora	Kontroler lotu F4 jest odpowiedni do codziennego latania, a kontroler lotu F7/H7 jest odpowiedni do wysokiej klasy systemów wyścigów i transmisji obrazu.
Obsługa oprogramowania układowego	Wsparcie betaflight / inav / ardupilot
Liczba interfejsów	Czy może połączyć wystarczająco ESC, GPS, LED, odbiornik itp.
Umowa wsparcia	Kompatybilność z protokołami kierowcy ESC, takimi jak DSHOT, PWM itp.
Tryb samolotu	Obsługuje wiele trybów lotu, w tym samo-stabilizacja/kąt/postawa/instrukcja itp.



Zalecenie głównego nurtu: Kontroler lotu F7 (taki jak Materek F722, Holybro Kakute F7), o silnej kompatybilności i stabilnej wydajności, odpowiedni dla większości potrzeb DIY FPV.



3. Zintegrowany kontra split esc

4- w -1 ESC: Integracja czterokanałowa, proste spawanie, oszczędzanie przestrzeni, powszechnie używane w lekkich dronach;



4 Niezależne ESC: Dobre niezależne rozpraszanie ciepła, można wymienić indywidualnie, odpowiedni do scenariuszy o dużej mocy;

Pasujące sugestie:

Małe i średnie drony 5- cal → Wybierz 4- w -1 esc (takie jak 45a Blheli _32) + F7 Controller;



Latający dron o dużej mocy → Wybierz 60A Niezależny ESC + H7 Kombinacja lotu;



4. Konfiguracja oprogramowania i sugestie dotyczące debugowania

Po zakończeniu instalacji sprzętowej Control Control + ESC nadal musisz debugować parametry za pośrednictwem oprogramowania:

Użyj oprogramowania do konfiguratora betaflight, aby ustawić PID, filtrujące parametry i mapowanie kanałów;



Potwierdź, że ustawienia protokołu kierowcy ESC są spójne (takie jak DSHOT600);



Dostosuj krzywą przepustnicy i wrażliwość na żyroskop, aby pasować do twojego stylu latania;



Użyj funkcji testu silnika, aby zweryfikować sterowanie, reakcję i wibracje.



Rozsądna kombinacja ESC i kontroli lotu może nie tylko zapewnić stabilne działanie systemu zasilania, ale także sprawić, że samolot szybciej reaguje i płynniej kontroluje.



Podczas budowania drona FPV wybór systemu akumulatora 4S lub 6S wpłynie bezpośrednio na reakcję ciągu, czas lotu, ogrzewanie i strategię dopasowywania silnika całego drona. Ten wybór jest kluczowym krokiem w budowaniu systemu zasilania.



Co to jest 4s/6s?

„S” reprezentuje liczbę ciągów baterii:

4S=4 baterie litowe podłączone szeregowo, napięcie wynosi około 14,8 V;



6S=6 baterie litowe podłączone szeregowo, napięcie wynosi około 22,2 V.



Im wyższe napięcie, tym większa moc, którą można zapewnić na jednostkę prądu. Teoretycznie 6S ma silniejszy ciąg i oszczędza większą moc, ale wymagania systemowe są również wyższe.



1. Funkcje systemowe 4S i obowiązujące scenariusze

korzyść:

Silna kompatybilność części i bogaty sprzęt podstawowy;



Niższe wytwarzanie ciepła, mniejsze nacisk na ESC i silnik;



Koszt jest niski i odpowiedni dla początkujących lub rekreacyjnych latania.



niedociągnięcie:

Prąd jest wyższy przy tej samej mocy, a wymagania dotyczące materiału drutu są wyższe;



W porównaniu z 6s reakcja mocy jest nieco wolniejsza.



Typowe sugestie parowania:

Wartość KV silnika: 2300–2700KV



Obowiązujące modele: VSD 2207, 2306



Śmigło: takie jak 5145 TREACH BLODE SMIPELLER



2. 6S Funkcje systemowe i obowiązujące scenariusze

korzyść:

Wyższa wydajność, mniej prądu przy tym samym ciągu;



Niskie wytwarzanie ciepła i szybka reakcja, odpowiednia do wyścigów i lotu długoterminowego;



Zaoszczędź więcej baterii i przedłużyć żywotność całej maszyny.



niedociągnięcie:

Napięcie jest wysokie, co stawia wyższe wymagania na ESC i silniku;



Cena akcesoriów jest nieco wyższa, a trudność debugowania wzrasta.



Typowe sugestie parowania:

Wartość KV silnika: 1600–1900KV



Obowiązujące modele: VSD 2306, 2807, 2812



Śmigło: takie jak T5040, 51466



3. Tabela porównawcza wspólnej kombinacji konfiguracji

Styl latający	System rekomendacji	Model silnika (zakres KV)	śmigło	Cechy
Rozpoczęcie pracy	4S	2207 Bezszczotkowy silnik (1960 kV)	5145	Stabilne i łatwe do kontrolowania, odpowiednie do nauki
Lot wyścigowy	6S	2306 Silnik bezszczotkowy (1800 kV)	T5040	Silny ciąg, szybka reakcja i potężny lot
Agresywny styl freestyle	6S	2807 Silnik bezszczotkowy (1750 kV)	51466	Stabilne i potężne, obsługuje przełączanie wielu działań



Praktyczna rada:

Jeśli szukasz opłacalności, czasu lotu i głównie chcesz ćwiczyć kontrolę, zaleca się najpierw korzystanie z systemu 4S;



Jeśli szukasz ekstremalnej wydajności, długiego czasu lotu lub planujesz uczestniczyć w wydarzeniach wyścigowych, 6s jest głównym nurtem i ma większy potencjał.



Przed oficjalnym złożeniem i zdejmowaniem drona FPV wielu pilotów przejdzie „okres praktyki symulatora”. To nie tylko oszczędza koszty i zmniejsza ryzyko awarii drona, ale także przyspiesza zrozumienie logiki kontroli i działań lotniczych. Jednocześnie, podczas etapu debugowania, użycie narzędzi testowych oporowych może pomóc naukowo ocenić wydajność motoryczną i zoptymalizować kombinacje konfiguracji.



1. Dlaczego zaleca się trening symulatora?

Latanie FPV różni się od zwykłych dronów GPS. Wymaga to pilotów posiadania drobnego rytmu kontrolnego i poczucia kierunku. Trening jest niezbędny, szczególnie w przypadku szybkiego przechodzenia lub latania freestyle.



Wspólne zalecenia symulatora:

Symulator	Cechy	Sugerowane zastosowania
Wyjście	Bogate sceny i silnik fizyki w pobliżu prawdziwej maszyny	Przewodnik dla początkujących/zaawansowany trening wyścigowy
Symulator DRL	Zaprojektowany do wyścigów, z prawdziwą renowacją toru	Szybkie ulotki ćwiczą reakcję
Velocidron	Obsługuje bezpłatne mapowanie i silne możliwości regulacji parametrów	Zaawansowany styl lotu użytkownika



Większość symulatorów obsługuje bezpośrednie połączenie z zdalnym sterownikami USB (takimi jak FRSKY i TBS Crossfire). Najlepiej jest użyć tego samego pilota, co rzeczywiste urządzenie lotnicze, aby z wyprzedzeniem przyzwyczaić się do poczucia operacyjnego.



2. Wartość i użycie narzędzi testowych ciągu

Podczas montażu drona FPV wielu użytkowników nie jest pewnych, czy silnik jest odpowiedni, czy musi dokładnie obliczyć stosunek pęd do masy i dostroić śmigło. W tej chwili stojak na ciąg jest bardzo ważny.



Co może zmierzyć narzędzie do testu ciągu?

Maksymalny ciąg (jednostka: g)



Maksymalny prąd, moc



Krzywa wydajności (zależność pędu/prądu/napięcia)



Wartość mierzona KV (w celu weryfikacji parametrów produktu)



Zalecane użycie:

Opcjonalne narzędzia obejmują RCBenchMark i Dyne Test Stand;



Przed testowaniem upewnij się, że bateria jest wystarczająca, a zakres przepustnicy ESC jest prawidłowo dostosowany;



Ten sam silnik może być używany z wieloma śmigłą do porównania, aby wybrać najlepszą kombinację.



Budowanie idealnego drona FPV to coś więcej niż tylko montaż części. Jest to sztuka łączenia technologii, wymagająca tworzenia rozsądnych kombinacji silników, śmigieł, ESC, kontroli lotu, baterii, transmisji obrazu itp. Wśród nich wybór silników jest szczególnie krytyczny - określa reakcję zasilania, styl lotu i końcową wydajność.



VSD: Zapewnienie stabilnych rozwiązań zasilania dla użytkowników FPV

Jeśli martwisz się wyborem silnika, VSD zapewnia różnorodne wysokowydajne silniki bezszczotkowe, które są odpowiednie dla różnych rodzajów dronów FPV. Oto kilka typowych zaleceń:

model	Wartość KV	Cechy	Obowiązująca konfiguracja
VSD 2207 Silnik bezszczotkowy	1960KV	Responsywny, lekki design	Wyścigi podstawowe 4S, Flower Flying General Typ
VSD 2306 Silnik bezszczotkowy	1800KV / 2400KV	Równoważyć moc wybuchową i wrażliwość	Zarówno wersje 4S, jak i 6s są kompatybilne
VSD 2807 Silnik bezszczotkowy	1350KV / 1750KV	Wysoki moment obrotowy, odpowiedni do latania	6s Advanced Gracze, złożony lot
VSD 2812 Silnik bezszczotkowy	900KV	Stabilny i wydajny	Preferowana jest fotografia lotnicza lub konfiguracja długoterminowa



Wszystkie silniki VSD przeszły surowe testy równoważenia, mają wysokowydajne projekty cewek, wspierają spersonalizowane dostosowanie i zyskały dobrą reputację w wielu projektach instalacyjnych FPV na całym świecie.
